Классификация проекций по виду меридианов и параллелей нормальной сетки

Для построения азимутальной проекции воспользуемся. плоскостью, каса­тельной к шару в точке полюса П (рис. 6). Пересечения плоскостей меридианов с касательной плоскостью дают изображение меридианов Па, Пб, Пв, . в виде прямых, углы между которыми равны разностям долгот. Параллели, являющиеся концентрическими окружностями, могут быть определены различным путем, например, проведены радиусами, равными выпрямленным дугам меридианов от полюca до соответствующей параллели ПА=Па. Такая проекция равнопромежуточная по меридианам и сохраняет вдоль них главный масштаб. Например, эта проекция использована на эмблеме ООН (рис. 7).

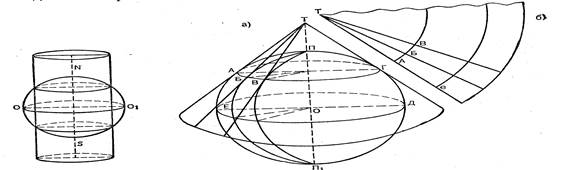

Рис. 4. Цилиндр, секущий шар по двум параллелям.

Рис. 5. Построение сетки в равнопромежуточной конической проекции.

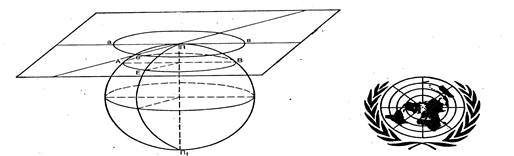

Рис. 6. Построение картографической сетки в азимутальной проекции.

Рис. 7. Эмблема ООН - равнопромежуточная азимутальная проекция.

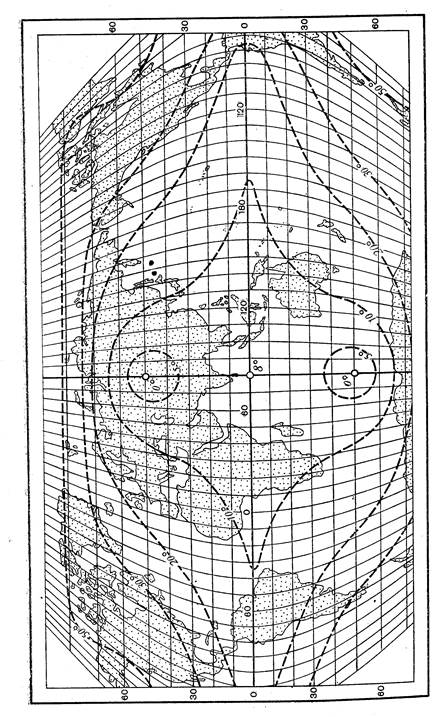

Рис. 8. Картографическая сетка в одной из псевдоцилиндрических проекций (с изоколами углов).

Проекции, при построении которых оси цилиндра и конуса совмещались с полярной осью земного шара, а плоскость размещалась касательно в точке полюса, называются нормальными.

По виду нормальной сетки различают также проёкции: псевдоцилиндрические, у которых параллели прямые, параллельные друг другу, а меридианы - кривые, симметричные относительно среднего прямолинейного меридиана (рис. 8); псевдоконические, где параллели - дуги концентрических окружностей, а меридианы - кривые, симметричные относительно среднего прямолинейного меридиана (рис. 9); поликонические параллели, которых дуги эксцентрических окружностей с центрами на среднем прямолинейном меридиане, а меридианы - кривые, симметричные относительно среднего меридиана (рис. 10).

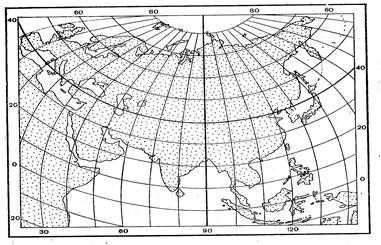

Рис. 9. Картографическая сетка в одной из псевдоконических проекций.

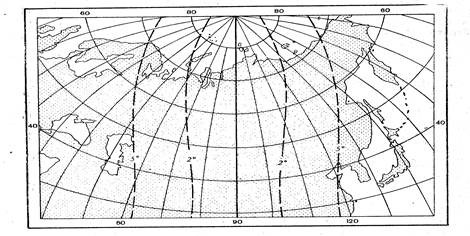

Рис. 10. Картографическая сетка в одной из поликонических проекций (с изоколами углов).

Наряду с нормальными сетками в картографии широко используют для цилиндрических и. азимутальных проекций другие ориентировки цилиндра и плоскости: поперечные, когда ось цилиндра лежит в плоскости экватора (рис. 11, а), а плоскость касается шара в одной из точек экватора; косые, когда ось цилиндра (рис. 11, б) образует с полярной осью острый угол, а плоскость касается шара в какой-либо точке между полюсом и экватором.

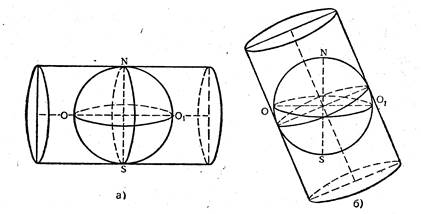

Рис. 11. Положение цилиндра при поперечной (а) и косой (б) цилиндрических проекциях.

Существующие проблемы. Основные линии использования катр. Понятие о картографическом методе исследования.

Развитие картографии всегда определялось потребностями жизни. Начиная со школьных лет карта знакома каждому человеку. Она - обыденное явление в нашей жизни. Но именно эта обьгденность нередко приводит к упрощенному взгляду на карту, ее недооценке, неполному использованию заложенных в ней возможностей. Важно не только иметь хорошую карту, но и уметь работать с ней, беря от нее все, что она может дать. Иначе карта будет в значительной мере оставаться вещью в себе. Поэтому разработка вопросов использования карт принадлежит к важнейшим проблемам картографии.
