Что такое электронное картографирование

В отличие от бумажной карты, электронная карта, содержит скрытую информацию, которую можно использовать по мере необходимости. Эта информация представляется в виде слоев, которые называются тематическими, потому что каждый слой состоит из данных определенной тематики (рис. 1). Например, один слой электронной карты может содержать сведения о дорогах, второй - о проживающем населении, третий - о фирмах и организациях и т. д. Каждый слой можно просматривать по отдельности, совмещать сразу несколько слоев или выбирать отдельную информацию из различных слоев и выводить ее на карту.

Электронную карту можно легко масштабировать на экране компьютера, перемещать в разные стороны, рисовать и удалять объекты, печатать на принтере любые территории. Кроме того, компьютерная карта обладает и другими свойствами. Например, можно запрещать (или разрешать) отображать на экране определенные объекты. Выбрав объект с помощью мыши, можно запросить информацию о нем, например, высоту и площадь дома, название улиц и др.

Именно с появлением электронных карт появился и другой термин «геоинформационные системы» (ГИС). Существуют десятки определений геоинформационных систем (их еще называют и географическими информационными системами). Но большинство специалистов склоняются к тому, что определение ГИС должно базироваться на понятии СУБД. Поэтому можно сказать, что ГИС - это системы управления базами данных, предназначенные для работы с территориально-ориентированной информацией.

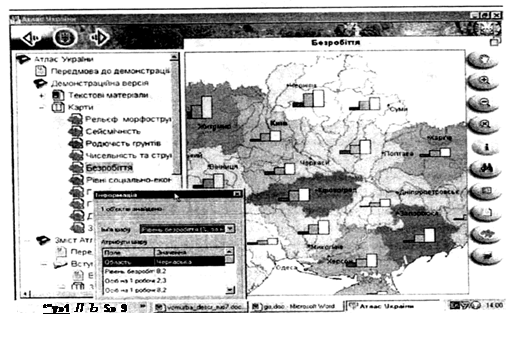

Рис. 1. Основу большинства современных ГИС-приложений составляют информационные слои

Важнейшей особенностью ГИС является способность связывать картографические объекты (т. е. объекты, имеющие форму и местоположение) с описательной, атрибутивной информацией, относящейся к этим объектам и описывающей их свойства (рис. 2).

Как было отмечено выше, в основе построения ГИС лежит СУБД. Однако, вследствие того, что пространственные данные и разнообразные связи между ними достаточно сложно описать реляционной моделью, полная модель данных в ГИС имеет смешанный характер. Пространственные данные специальным образом организованы, и эта организация не базируется на реляционной концепции. Напротив, атрибутивная информация объектов (семантические данные) вполне удачно может быть представлена реляционными таблицами и соответствующим образом обрабатываться.

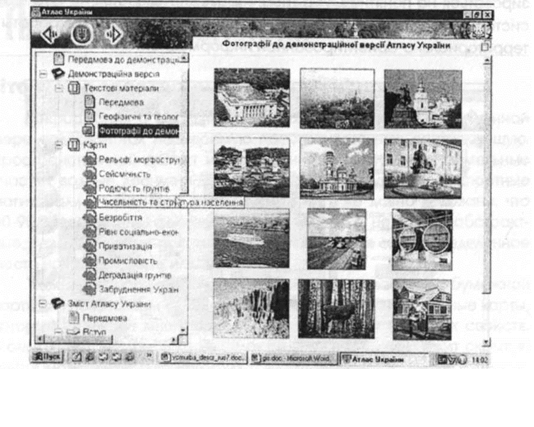

Рис. 2. В электронных картах даже обычная точка может сопровождаться коллекцией фотографий, дающей представление об этой местности

Объединение моделей данных, лежащих в основе представления пространственной и семантической информации в ГИС, образует геореляционную модель.

Любая географическая информация содержит сведения о пространственном положении, будь то привязка к географическим или другим координатам или ссылки на адрес, почтовый индекс, идентификатор земельного или лесного участка, название дороги и др. (рис. 3). При использовании подобных ссылок для автоматического определения местоположения объекта применяется процедура геокодирования. С ее помощью можно быстро определить и посмотреть на карте где находится интересующий вас объект.

Более перспективным является бесслоевой объектно-ориентированный подход к представлению объектов на цифровой карте. В соответствии с ним объекты входят в классификационные системы, которые отражают определенные логические отношения между объектами предметных областей. Группировка объектов разных классов для разных целей (отображения или анализа) производится более сложным способом, однако, объектно-ориентированный подход более близок к характеру человеческого мышления, чем послойный принцип.

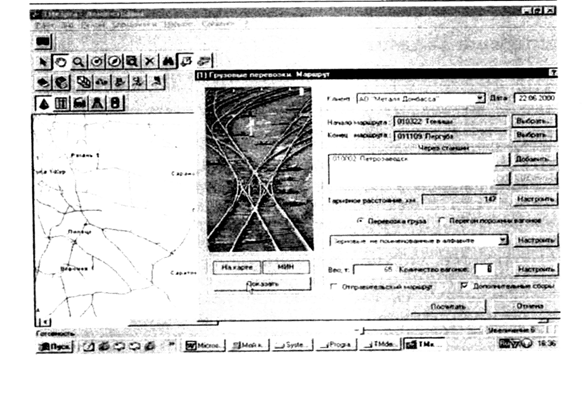

Рис. 3. В современных ГИС-приложениях можно производить необходимые расчеты грузоперевозок
